Gat boren voor warmtepomp

Begin bij het definitieve leidingpakket

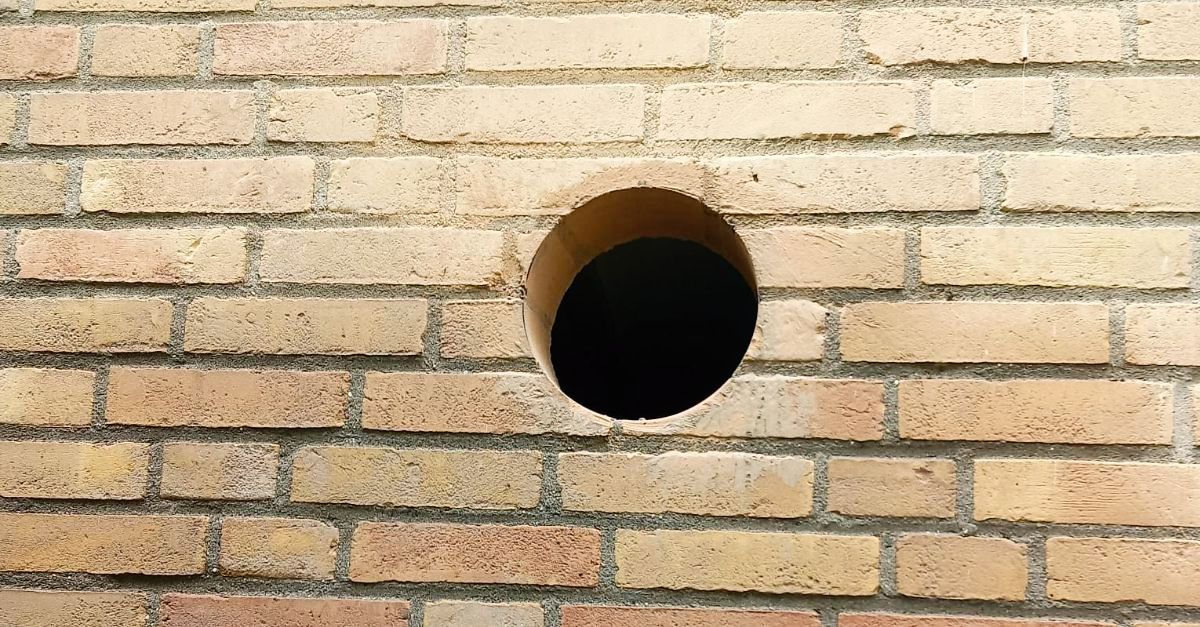

De doorvoermaat voor een warmtepomp wordt opgebouwd uit de complete leidingbundel: leidingen met isolatie, kabels en de gekozen huls of afdichting. Bij een split-installatie gaat het om de koeltechnische verbinding; bij een gebruikelijke monoblock lucht-waterwarmtepomp om geïsoleerde aanvoer- en retourleidingen voor water. Koppelingen die buiten de wand blijven hoeven niet door de opening. Koppelingen die worden doorgevoerd tellen wél mee. Wij stemmen de boring af op die doorsnede en op de beschikbare route, zodat isolatie intact blijft en het pakket zonder klemmen kan worden ingebracht.

Hoogte binnen en buiten tegelijk bekijken

De muurdoorvoer verbindt de aansluitpunten binnen met het leidingtraject naar de buitenunit. Zet daarom beide hoogtes uit en reserveer ruimte voor bochten, leidingisolatie en service. Een condensafvoer heeft een eigen verloop; de overige leidingen volgen de systeemroute. Houd die functies op de tekening herkenbaar. Drillpro maakt de boring op de afgesproken positie en richting. Met een foto van het binnen- en buitentraject worden obstakels zoals kozijnen, kasten en regenpijpen vooraf zichtbaar en ontstaat een leidingroute die aansluit op de toestelopstelling.

Wandopbouw en afdichting meenemen

Bij een spouwmuur overbrugt de warmtepompdoorvoer binnenblad, spouw en buitenblad. De huls of buis begrenst de route en de leidingisolatie loopt door tot de bedoelde aansluitingen. Binnen sluit het detail luchtdicht aan; buiten wordt de aansluiting voor regenbelasting uitgewerkt. De boring wordt daarom vanaf het begin op het complete pakket afgestemd. Vermeld wie huls, leidingen en afdichting aanbrengt. Met die lagen vooraf duidelijk kan het boorwerk plaatsvinden op de maat die nodig is voor de uiteindelijke gevelafwerking.

Een aanvraag die uw installateur kan aanvullen

Stuur merk en type, de bevestigde doorvoermaat en foto's van het binnen- en buitentraject. Voeg een detail uit de montagetekening toe als de maat nog niet uit het leidingpakket volgt. Vermeld of Drillpro alleen boort of ook afgesproken doorvoermateriaal plaatst. De installatie en technische aansluiting blijven bij de daarvoor verantwoordelijke partij. Met een gedeelde maat en positie wordt voorkomen dat een nette boring later op de verkeerde plaats blijkt te zitten.
